全光科技推出全自動晶圓厚度測量系統TMS-2000

在半導體設計、制造和封裝中的各個環節，都要進行反復多次的檢驗、測試以確保產品質量，從而研制開發出符合系統要求的器件。半導體加工通常十分復雜，需要控制非常多的參數。半導體堅硬但易碎，需要專用機床進行切片、研磨、減薄、測試、劃片和封裝。在半導體制造中，在封裝前獲得準確的晶圓厚度是至關重要的。

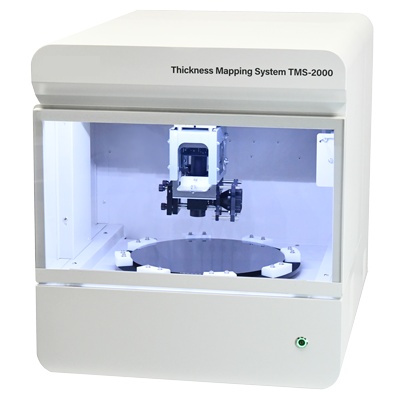

TMS-2000可測量晶圓的厚度和平整度，重復性高達1nm。當極端溫度變化和振動等不穩定環境中使用時，傳統的晶圓厚度成像技術難以解決精度問題，而TMS-2000具有較高的環境穩定性。而且由于其高速測量能力和緊湊的尺寸，TMS-2000可用于在線檢測的各種工業領域。

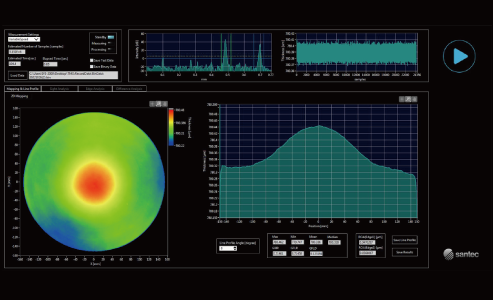

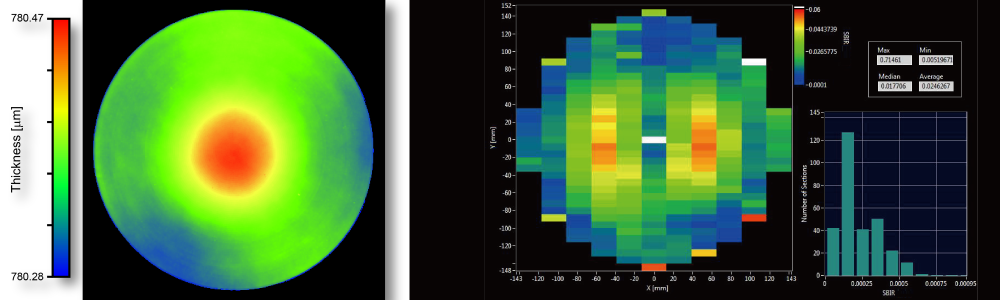

TMS-2000配有獨特的數據采集軟件，用于連續的測量、分析和數據輸出。該平臺最大可容納12英寸的晶圓，一旦設置，它將自動檢測缺口位置和晶圓中心，有效地自動加載坐標數據。除了厚度成像和線輪廓分析之外，還可以對符合SEMI標準的平整度參數進行統計分析，并且可以輸出任何格式的數據。它還可以分析兩個指定晶圓之間的厚度差異，以便用于監控拋光過程。
